Không ít sự kiện phải dừng giữa chừng vì nhà bạt võng mái, khung rung lắc hoặc bố trí sai kích thước so với mặt bằng thực tế. Trong hầu hết các trường hợp, nguyên nhân không đến từ thiết bị mà xuất phát từ việc thiếu hoặc xem nhẹ bản vẽ thiết kế nhà bạt không gian ngay từ khâu chuẩn bị. Bài viết này sẽ cung cấp cái nhìn đầy đủ và hệ thống về bản vẽ thiết kế nhà bạt không gian, từ vai trò an toàn đến kết cấu, các thành phần kỹ thuật bắt buộc, đến cách đọc hiểu và lựa chọn bản vẽ phù hợp với từng mục đích tổ chức sự kiện.

Bản vẽ thiết kế nhà bạt không gian là gì?

Bản vẽ thiết kế nhà bạt không gian là tập hợp các bản vẽ kỹ thuật thể hiện đầy đủ mặt bằng, kết cấu khung, hệ móng neo giữ và thông số tải trọng của hệ nhà bạt. Thông qua bản vẽ, người triển khai có thể hình dung chính xác quy mô nhà bạt, cách lắp dựng, vị trí các hạng mục chức năng và khả năng chịu lực của toàn bộ hệ kết cấu.

Với các sự kiện khai trương, lễ hội, hội chợ hay tiệc cưới ngoài trời, bản vẽ này đóng vai trò như “bản đồ kỹ thuật”, giúp mọi bộ phận phối hợp đúng kỹ thuật và đúng tiến độ.

Vai trò của bản vẽ thiết kế nhà bạt không gian

Trong thi công nhà bạt không gian, bản vẽ không chỉ là tài liệu tham khảo mà là cơ sở kỹ thuật để kiểm soát rủi ro ngay từ đầu. Việc bỏ qua hoặc làm sơ sài bản vẽ thường dẫn đến những lỗi thực tế nghiêm trọng trong quá trình lắp dựng và vận hành sự kiện.

• Hạn chế nguy cơ sập khung, mất ổn định kết cấu: Khi không có bản vẽ thiết kế nhà bạt không gian chi tiết, nhịp khung, khoảng cách cột và phương án liên kết thường được xử lý theo kinh nghiệm. Điều này dễ dẫn đến tình trạng khung chịu lực không đồng đều, rung lắc hoặc sập khung khi treo thiết bị hoặc gặp gió lớn.
• Ngăn tình trạng võng mái, đọng nước mưa: Bản vẽ thể hiện rõ cao độ mái và độ dốc mái cần thiết để thoát nước. Nếu thiếu thông tin này, mái bạt dễ bị võng, đọng nước mưa, làm tăng tải trọng đột ngột lên khung và tiềm ẩn rủi ro mất an toàn trong suốt thời gian diễn ra sự kiện.
• Tránh sai lệch kích thước so với mặt bằng thực tế: Việc không có bản vẽ mặt bằng tổng thể khiến nhà bạt được lắp dựng lệch kích thước, không khớp với diện tích sân bãi. Hệ quả là không đủ không gian cho sân khấu, gian hàng hoặc lối đi, buộc phải tháo dỡ và điều chỉnh, gây lãng phí thời gian và chi phí.
• Đảm bảo tiến độ lắp dựng và phối hợp các hạng mục kỹ thuật: Bản vẽ là cơ sở để các bộ phận khung, bạt, sân khấu, âm thanh, ánh sáng phối hợp đúng thứ tự. Khi mọi thông số đã được xác định trước, quá trình thi công diễn ra nhanh gọn, hạn chế phát sinh và đảm bảo sự kiện diễn ra đúng kế hoạch.

Một bản vẽ thiết kế nhà bạt không gian chuẩn gồm những thành phần nào?

Để một nhà bạt không gian có thể được lắp dựng đúng kỹ thuật và vận hành an toàn, bản vẽ thiết kế cần thể hiện đầy đủ từ tổng thể mặt bằng đến chi tiết kết cấu và vật liệu. Mỗi nhóm bản vẽ đảm nhiệm một vai trò riêng, giúp người tổ chức sự kiện, đơn vị thi công và kỹ thuật phối hợp chính xác ngay từ đầu.

Bản vẽ mặt bằng tổng thể nhà bạt không gian

Bản vẽ mặt bằng là phần đầu tiên giúp hình dung rõ quy mô và cách tổ chức không gian bên trong nhà bạt. Thông qua bản vẽ này, người đọc có thể nắm được kích thước phủ bạt theo chiều dài và chiều rộng, từ đó xác định diện tích sử dụng thực tế cho sự kiện.

Ngoài kích thước tổng thể, bản vẽ còn thể hiện nhịp khung và khoảng cách cột, đây là yếu tố ảnh hưởng trực tiếp đến độ thông thoáng không gian và khả năng bố trí sân khấu, gian hàng hoặc khu vực tiếp khách. Đồng thời, các lối đi và khu chức năng như sân khấu, khu kỹ thuật, khu trưng bày cũng được xác định rõ ràng để đảm bảo dòng di chuyển hợp lý khi sự kiện diễn ra.

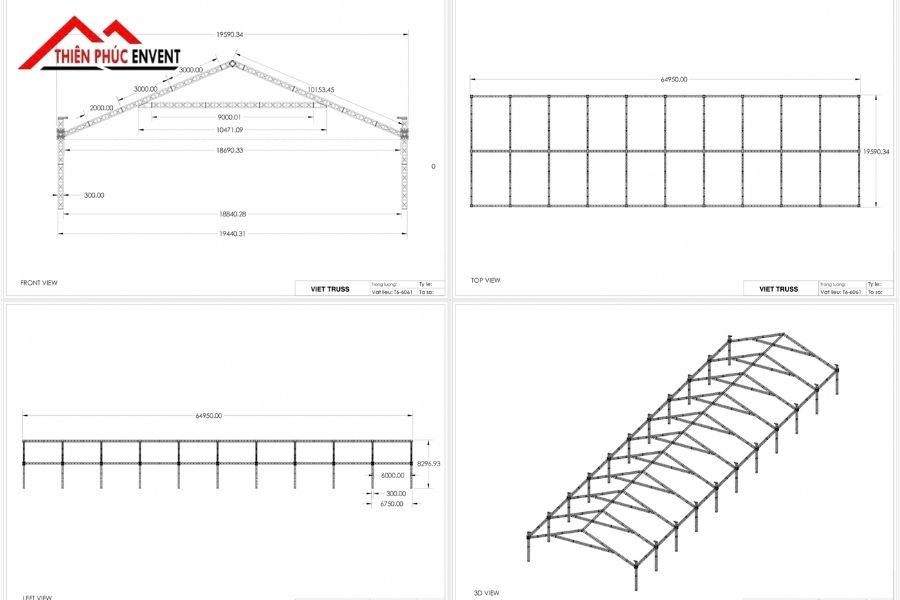

Bản vẽ kết cấu khung không gian

Nếu bản vẽ mặt bằng cho biết “nhà bạt rộng bao nhiêu”, thì bản vẽ kết cấu cho biết “nhà bạt đứng vững bằng cách nào”. Phần này thể hiện chi tiết hệ khung chính bao gồm dầm, kèo và cột, giúp xác định cấu trúc chịu lực của toàn bộ nhà bạt.

Bên cạnh đó, cao độ mái và độ dốc mái được thể hiện rõ để đảm bảo khả năng thoát nước mưa và không gian phía trên cho việc treo thiết bị. Các liên kết nút khung như bulong hoặc khớp nối cũng là nội dung quan trọng, quyết định độ chắc chắn của hệ khung trong quá trình lắp dựng và sử dụng.

Bản vẽ móng - chân đế - hệ neo giữ

Đối với nhà bạt không gian, đặc biệt là các sự kiện ngoài trời, phần móng và neo giữ đóng vai trò then chốt trong việc chống rung lắc và chịu tác động của gió. Bản vẽ thể hiện rõ loại chân đế sử dụng, có thể là chân đế bê tông hoặc chân đế thép tùy theo điều kiện mặt bằng.

Ngoài ra, hệ tăng đơ và cáp giằng được bố trí như thế nào cũng được thể hiện cụ thể để gia cố kết cấu. Tùy từng địa hình như nền đất, nền bê tông hay sân cỏ, bản vẽ sẽ đưa ra phương án cố định phù hợp nhằm đảm bảo an toàn trong suốt thời gian diễn ra sự kiện.

Các thông số kỹ thuật bắt buộc phải thể hiện trong bản vẽ

Các thông số kỹ thuật là căn cứ để đánh giá mức độ an toàn và khả năng triển khai thực tế của nhà bạt không gian. Một bản vẽ rõ ràng giúp hạn chế sai sót khi lắp dựng và phối hợp thiết bị.

• Nhịp nhà bạt (10m / 15m / 20m…) thể hiện khẩu độ không gian và ảnh hưởng trực tiếp đến khả năng bố trí sân khấu, gian hàng và lối đi.
• Chiều cao đỉnh mái và chiều cao thông thủy quyết định không gian sử dụng bên trong và khả năng treo đèn, loa, màn hình LED.
• Tải trọng gió thiết kế cho biết mức độ chịu gió của hệ nhà bạt, là cơ sở lựa chọn khung và phương án neo giữ phù hợp.
• Tải trọng treo thiết bị (âm thanh, đèn, LED) xác định giới hạn an toàn khi lắp đặt thiết bị kỹ thuật trên hệ khung.

Thông số vật liệu và phụ kiện đi kèm

Phần thông số vật liệu giúp người đọc đánh giá chất lượng và độ bền của hệ nhà bạt. Bản vẽ sẽ chỉ rõ loại khung sử dụng, như nhôm định hình hoặc thép mạ kẽm, cùng với độ dày vật liệu tương ứng.

Bên cạnh đó, các hạng mục như bạt mái, bạt hông và vách kính (nếu có) cũng được thể hiện để làm rõ khả năng che chắn, tính thẩm mỹ và mức độ phù hợp với từng loại sự kiện. Đây là cơ sở để chủ đầu tư và đơn vị tổ chức lựa chọn phương án phù hợp với ngân sách và mục tiêu chương trình.

Các mẫu bản vẽ thiết kế nhà bạt không gian phổ biến hiện nay

Một số mẫu thường được sử dụng gồm bản vẽ nhà bạt không gian nhịp 10m – 15m – 20m, bản vẽ dạng chữ A, bản vẽ có vách kính hoặc vách bạt, và bản vẽ nhà bạt kết hợp sân khấu. Mỗi mẫu đáp ứng một nhóm nhu cầu và quy mô tổ chức khác nhau.

Chèn hình ảnh các mẫu ở đây

Khi nào cần thuê đơn vị thiết kế bản vẽ nhà bạt không gian chuyên nghiệp?

Trong nhiều trường hợp, nhà bạt quy mô nhỏ có thể triển khai dựa trên các cấu hình tiêu chuẩn. Tuy nhiên, khi sự kiện bắt đầu tăng về quy mô, thời gian tổ chức hoặc yêu cầu kỹ thuật, việc thuê đơn vị thiết kế bản vẽ nhà bạt không gian chuyên nghiệp trở thành yếu tố bắt buộc để đảm bảo an toàn và hiệu quả.

Với các sự kiện có diện tích lớn, nhịp nhà bạt rộng, treo nhiều thiết bị âm thanh, ánh sáng hoặc màn hình LED, bản vẽ kỹ thuật chi tiết giúp tính toán chính xác tải trọng và phương án kết cấu phù hợp. Điều này đặc biệt quan trọng trong các chương trình khai trương, lễ hội, hội nghị ngoài trời hoặc triển lãm kéo dài nhiều ngày.

Ngoài yếu tố kỹ thuật, bản vẽ chuyên nghiệp còn giúp kiểm soát tiến độ và chi phí. Khi mọi thông số đã được xác định rõ ràng từ đầu, quá trình lắp dựng diễn ra nhanh gọn, hạn chế chỉnh sửa tại hiện trường và tránh phát sinh chi phí không cần thiết cho đơn vị tổ chức.

Nếu bạn đang chuẩn bị tổ chức sự kiện ngoài trời và cần một bản vẽ thiết kế nhà bạt không gian rõ ràng, đúng kỹ thuật và dễ triển khai, Sự Kiện Thiên Phúc là đối tác đáng tin cậy để đồng hành từ bước thiết kế đến lắp dựng thực tế.

Bản vẽ thiết kế nhà bạt không gian không chỉ là tài liệu kỹ thuật mà là nền tảng bảo đảm an toàn, hiệu quả và tính chuyên nghiệp cho mọi sự kiện ngoài trời. Đầu tư đúng vào bản vẽ giúp doanh nghiệp và đơn vị tổ chức chủ động kiểm soát rủi ro và tối ưu chi phí triển khai. Nếu bạn cần tư vấn hoặc bản vẽ phù hợp với từng loại sự kiện, hãy liên hệ đơn vị cho thuê nhà bạt chuyên nghiệp để được hỗ trợ đúng kỹ thuật và đúng nhu cầu.
